兆歐表（又叫搖表、絕緣電阻測試儀、高阻計  ），主要用來檢測供電線路、 電機繞組、 電纜、 電器設備等的絕緣電阻，避免發生觸電傷亡及設備損壞等事故。

對于絕緣測試來說，需要測量的電阻值范圍很大，其上限可達到10TΩ，所需的電壓更高。

兆歐表使用介紹：

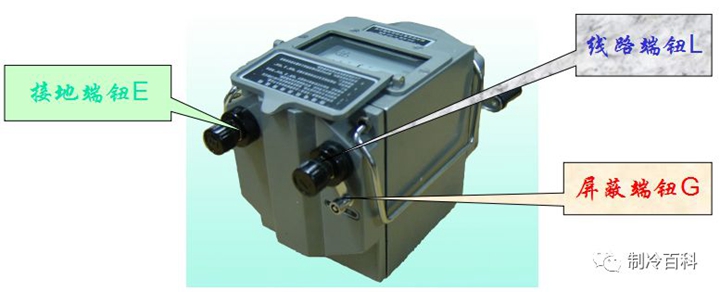

兆歐表有三個接線端鈕，分別標有L（線路）、E（接地）和G（屏蔽）。當測量電力設備對地的絕緣電阻時，應將L接到被測設備上，E可靠接地即可。

兆歐表的檢查

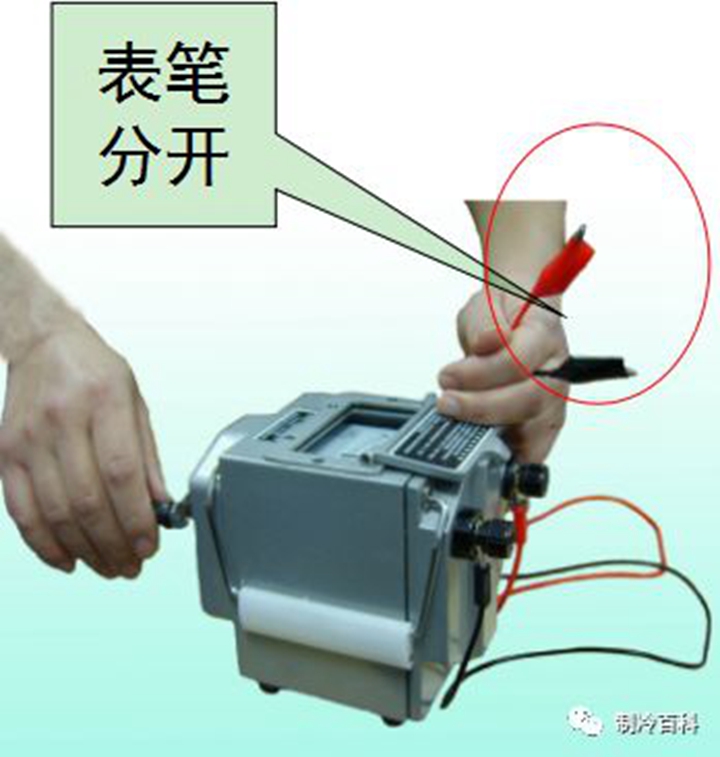

開路試驗：在兆歐表未接通被測電阻之前,搖動手柄使發電機達到120r/min的額定轉速,觀察指針是否指在標度尺“∞”的位置。

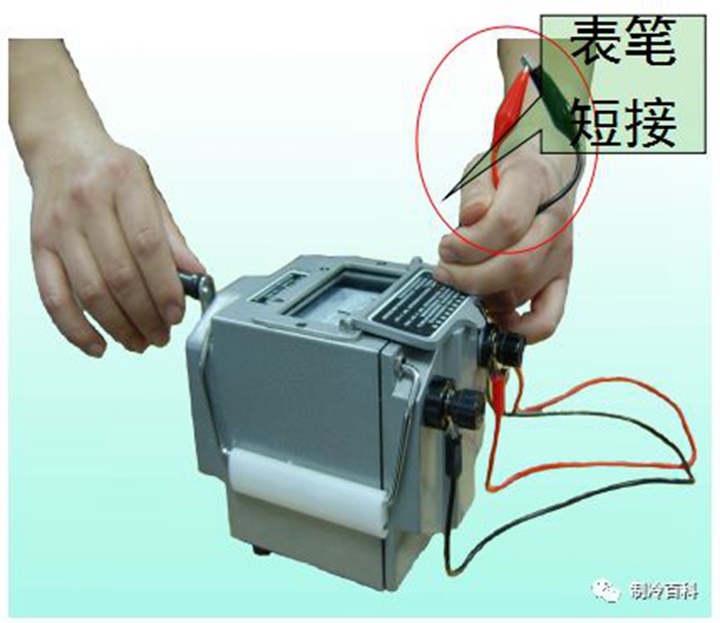

短路試驗：將端鈕L和E短接，緩慢搖動手柄，觀察指針是否指在標度尺的“0”位置。

兆歐表的使用：

觀測被測設備和線路是否在停電的狀態下進行測量。并且兆歐表與被測設備間的連接導線不能用雙股絕緣線或絞線，應用單股線分開單獨連接。

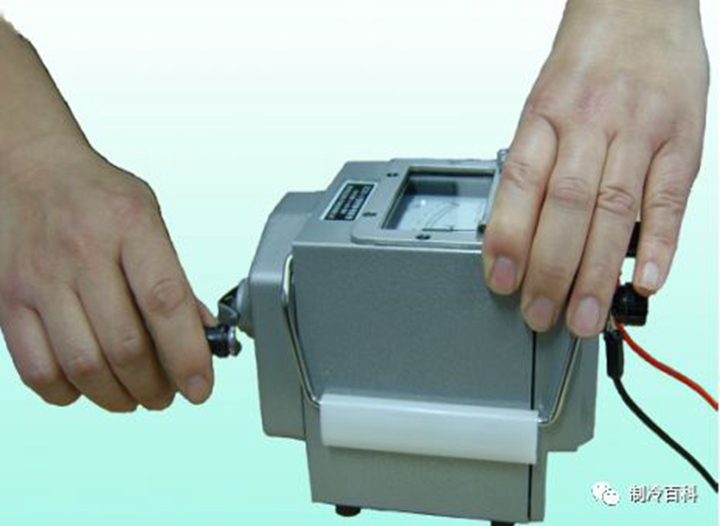

將被測設備與兆歐表正確接線。搖動手柄時應由慢漸快至額定轉速120r／min。

正確讀取被測絕緣電阻值大小。同時，還應記錄測量時的溫度、濕度、被測設備的狀況等，以便于分析測量結果。

兆歐表檢查電機絕緣電阻示例：

1、檢查確認電動機處于斷電狀態。

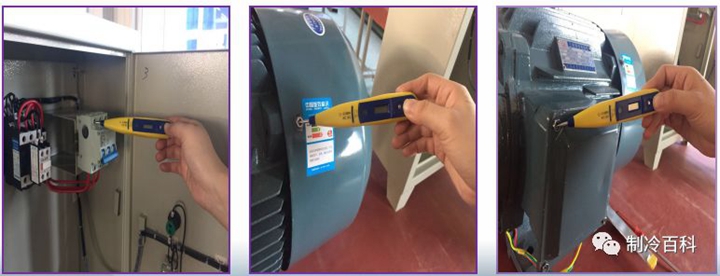

2、驗電，卸接線盒蓋。

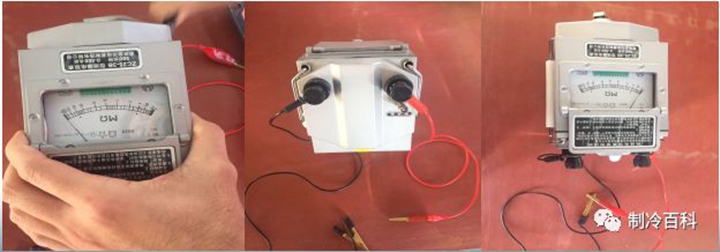

3、開路、閉路檢查。將兆歐表水平放置，在未接引線或L、E兩端子的引線處于開路狀態下，搖動搖柄，達到額定轉速（約120r/min)后，指針應指在“∞”上；然后在表停轉的情況下，將L、E兩端的引線短接，緩慢轉動搖柄，如果表指針在”0“位，表示兆歐表正常。

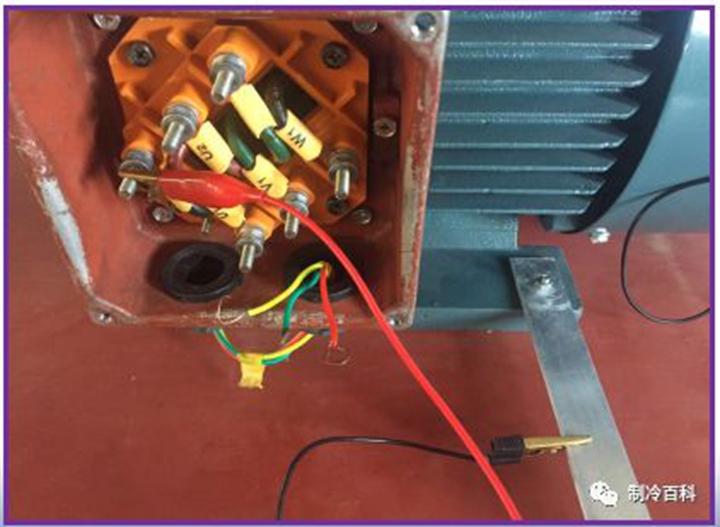

4、測量定子繞組間絕緣電阻，搖表達到120r/min，轉動1min，讀數。測量定子繞阻對地絕緣電阻，搖表達到120r/min，轉動1min，讀數。

記錄數據，判斷絕緣性能，6KV電動機的絕緣電阻不應小于6MΩ；380V電動機的絕緣電阻不應小于0.5MΩ。

兆歐表的類型：

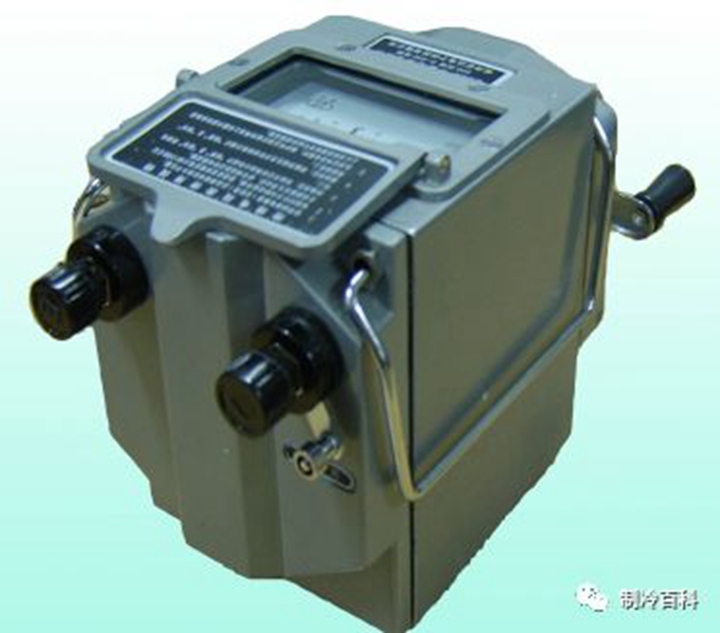

1、手搖式兆歐表

電源為手搖發電機，測量機構為磁電式流比計。優點是比較方便，但缺點是輸出電壓難以保證。

2、電動式

利用6～ 12V干電池直流電壓，經過直流變換器，反饋、穩壓后得到一個穩定的直流輸出電壓（100～ 5000V），測量機構是一個簡單的電流表頭，成為一個電動式（晶體管式）的絕緣電阻表。

3、數字式兆歐表

根據數字儀表的原理，采用D/A轉換器將所測絕緣電阻值轉換為數字顯示，即數字絕緣電阻表。

4、智能化兆歐表

在數字化的基礎上，使用單片機研制智能化絕緣電阻表，測量數據采集、計時、計算、打印全部自動化。

5、專用型兆歐表

用于雙水內冷發電機測量定子繞組絕緣電阻表一方面要求輸出功率大，而且有補償回路和測量回路輸入端接地。
